ロータリーテーブル
No.66901・リトルミーリング9

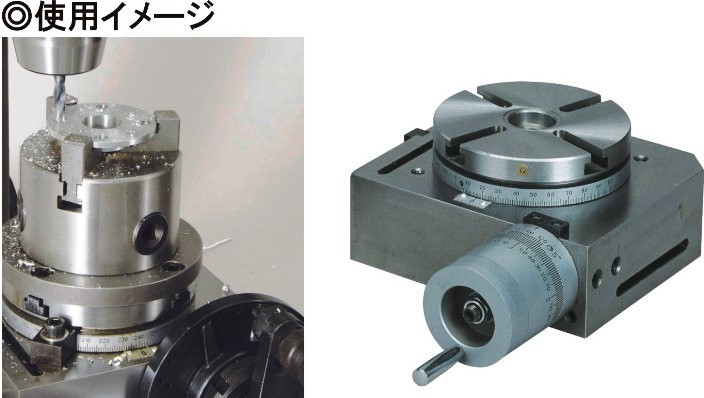

ハンドル操作で円盤が３６０°回転するロータリーテーブルです。
円盤上にはＴスロットが備わっていますので、Ｔスロットを使って固定できる他、
アダプタープレートも標準付属していますのでオプションで三爪スクロールチャック
や四爪インディペンデントチャック、コレットホルダーを取り付けて材料を把握できます。
割出インデクスセットを用いて分割加工を施す事も可能です。
ミニフライス盤リトルミーリング１で使用する場合、フライス盤の仕様によりロータリー
テーブルを縦にして使用する事はできません。
| 製品仕様 | ロータリーテーブル、66901 |
| 回転盤 | 寸法 Φ100mm×H25mm アーバー ＭＴ－２ Ｔスロット幅8mm ボルトＭ６ 目盛 360° |
| 寸法 | 接地面 W140×D126mm 台座部 W140×D126×H73mm 全 体 W140×D218×H73mm |
| セット内容 | アダプタープレート、Ｔスロットナット、固定ボルト チャック用固定ボルト、固定用金具 |
| 内容品説明 | Ｔスロットナットはロータリーテーブルに、三爪スクロールチャックや 四爪インディペンデントチャック、コレットホルダーを取り付けるため に用いるプレートです。固定ボルトはアダプタープレートをロータリー テーブルに取り付けるための固定ボルトです。 |
※お取寄せ品につき、納期目安は５～７営業日以内に発送予定です。
お急ぎの方は電話にて納期を確認して下さい。
