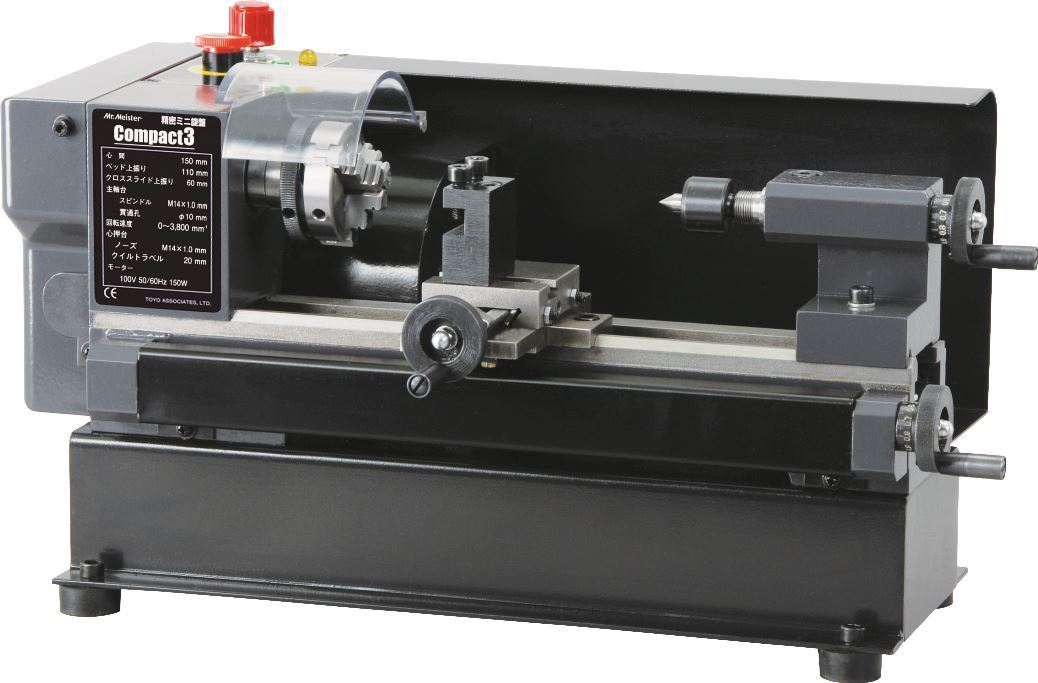

精密ミニ旋盤・コンパクト3
COＭPACT3・Mr.Meister
No.66500
ミニ旋盤でも本格派、精密な加工が可能です。

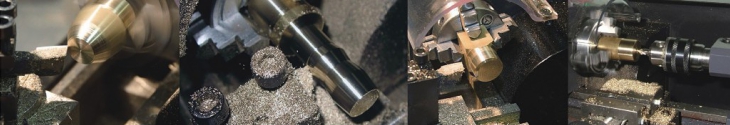

本格的な旋盤と変わらぬ構造、鋳鉄製リブ構造の旋盤ベッドに主軸台を配置し、クロススライドと心押台を装備、Ｖベルトによるパワーロスの少ない駆動を実現しました。無段変速コントロール機能とＣＥに準拠した緊急停止スイッチ、チャックカバー連動のエマージェンシーシステムを内蔵しています。ローコストながらも三爪スクロールチャックを標準付属、さらに回転センターと切削バイトをパッキングしました。材料さえあればすぐにでも旋盤加工が開始できます。小さい旋盤ですが、樹脂や木材からアルミ、真鍮等の非鉄金属、また切削条件が合致すれば軟鉄などの切削も行えます。まずここから旋盤をはじめてみませんか。
シンプルで簡単な無段変速、そして緊急停止ボタンを配した安全設計。
スピードコントロールノブを回すだけで、主軸回転調整が行えるシンプルな設計。煩わしいベルトの掛け替え作業がいりません。チャックカバーに連動した緊急停止回路を内蔵し、押しやすい大きなボタンを配置しました。ＣＥに準拠した緊急停止回路はチャックカバーと連動し、カバーが開いている時には主軸が回転しないように設計。
モーターロスの少ないＶベルトを採用
主軸にパワーを伝える重要な部品に、パワーロスの少ないＶベルトを採用しています。モータートルクを最大限に伝え、スムーズで静かな駆動を実現しました。加工条件が許せば、真鍮やアルミに限らず軟鉄などの切削できます。
三爪スクロールチャックを標準装備
ここまで低価格の旋盤でありながら三爪スクロールチャックも標準装備しています。ミニ旋盤でもしっかりとした金属製、しかも逆爪に対応できるリバーシブルタイプの三爪スクロールチャックです。
刃物台も標準付属
刃物台はクロススライド上にしっかりと固定されています。Ｔスロットナットを使って固定しているので、任意に向きを変える事も簡単に行えます。勿論、トップスライドや二面刃物台などもオプションで充実しています。
親ネジガードを装備
切削クズで親ネジを傷つけないプロテクトカバーも備わっています。
スプラッシュガード標準装備
切りくずの飛散防止のためのスプラッシュガードも標準装備しています。
回転センター標準装備
さらに、回転センターまで標準付属しています。高回転での使用や硬い材料の時に、焼き付き防止ができ重宝します。心押台にドリルチャックを取り付ければ穴あけ加工も行えます。

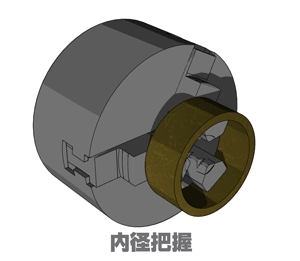

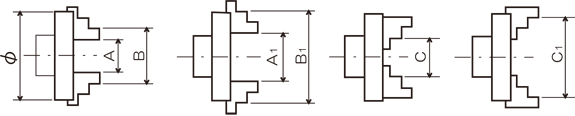

◎三爪スクロールチャック詳細
| 製品仕様・三爪スクロールチャック | ||
| 正爪 | 逆爪 | |
| 外径把握 | 内径把握 | 外径把握 |
| A-A1 | B-B1 | C-C1 |
| 2-28mm | 20-48mm | 20-47mm |
| 製品仕様 | COMPACT3（コンパクト３）精密ミニ旋盤 |
| 心 間 | 150mm |
| クロススライド上振り | 54mm |
| ヘッド上振り | 110mm |
| 回転速度 | 無段変速 0～3,800min-1［回転/分］ |
| 主 軸 | Ｍ14ｘ1.0mm |
| 主軸貫通孔 | Φ10.2mm |
| 刃物台 | フトコロ 8ｘ8mm |
| 心押台 | クイルトラベル 20mm |
| チャック | 三爪スクロール Φ50mm |
| 電 源 | 100V・50/60Hz・150W |
| 本体寸法／重量 | W433×Ｄ255×H230mm／13.5kg |
| パッケージ内容 | 精密ミニ旋盤コンパクト３本体 三爪スクロールチャック（本体装着済） 刃物台 回転センター ハイス切削バイト８mm角（直剣） スプラッシュガード（本体装着済） 標準工具一式 取扱説明書 |
※お取寄せ品につき、納期目安は3～5営業日以内に発送予定です。
お急ぎの方は電話にて納期を確認して下さい。
メーカーが在庫切れの場合は３０日～６０日程かかります。
