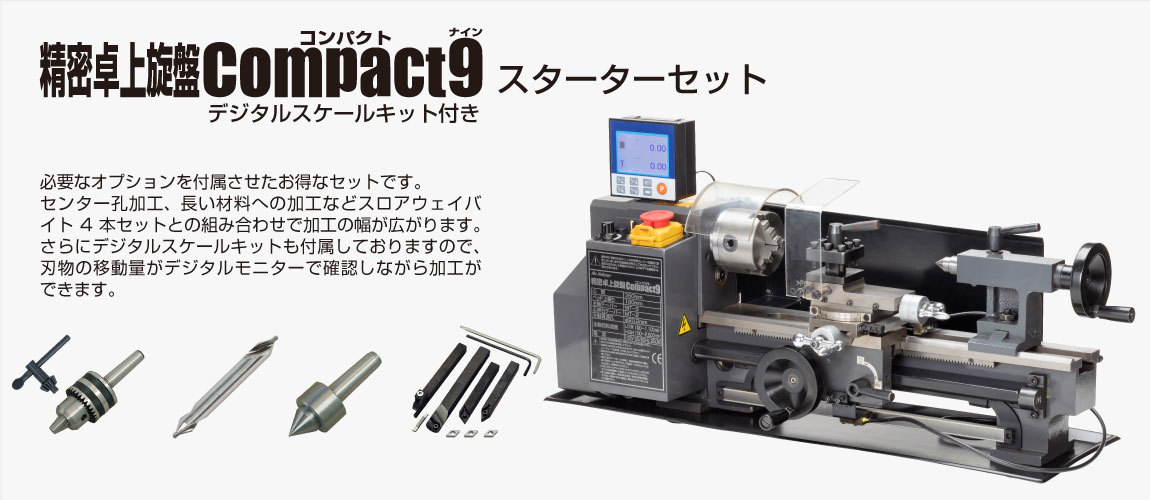

精密卓上旋盤・コンパクト9
スターターセット、デジタルスケールキット付
COＭPACT9・Mr.Meister
No.60576
単品試作造り・研究開発・模型製作等、幅広い活用ができる本格的な旋盤、
Compact9に、オプション4点にデジタルスケールが付いたお買い得セットです。
※沖縄、北海道、離島につきましては送料が必要です。ご了承下さい。

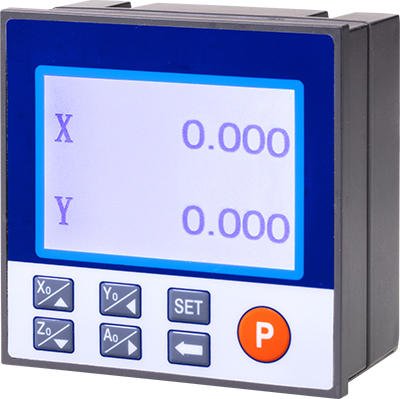

加工寸法を確認しながら操作できるデジタルスケールディスプレイ。
デジタルスケールキットは刃物の移動量をデジタル表示のディスプレイに
表示させることができ、操作性を向上させます。

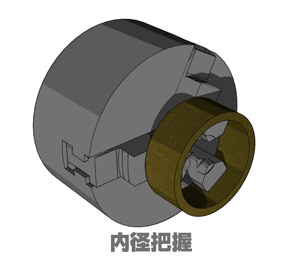

◎三爪スクロールチャック詳細

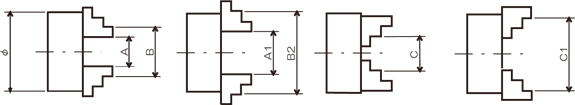

| 製品仕様・三爪スクロールチャック | ||
| 正爪 | 逆爪 | |
| 外径把握 | 内径把握 | 外径把握 |
| A-A1 | B-B1 | C-C1 |
| 3-22mm | 25-70mm | 22-63mm |
| 製品仕様 | スターターセット、COMPACT9（コンパクト9）精密卓上旋盤 （デジタルスケールキット付） |
| 心 間 | 350mm |
| クロススライド上振り | 114mm |
| ヘッド上振り | 180mm |
| 回転速度［回転／分］ | 高低切替・無段変速 高100～2,500min-1 低100～1,100min-1 |
| 回転方向 | 正転・逆転 |
| 主 軸 | ＭT-3 |
| 主軸貫通孔 | Φ20.2mm |
| ※Φ16㎜以上の材料を貫通させる時は、 Φ100㎜の三爪スクロールチャックNo.60507等が別途必要です。 |
|
| 刃物台 | 8ｘ8mm角バイト用 四面刃物台 トップスライド内蔵 |
| 心押台 | クイルトラベル 40mm（MT-2S） |
| 親ネジ | M10×1.5mm |
| チャック | 三爪スクロール Φ80mm |
| 自動送り | 0.1mm/rev |
| 0.2mm/rev | |
| ネジ切削 | 右巻き・左巻き |
| 0.4/0.5/0.6/0.7/0.8/1.0/1.25/1.5/2.0mm | |
| 電 源 | 100V・50/60Hz・250W |
| 本体寸法／重量 | W700×Ｄ290×H295mm／37kg |
| パッケージ内容 | 万能精密旋盤コンパクト9本体 デジタルスケールキット 三爪スクロールチャック（本体装着済） 逆爪３ヶセット チャックハンドル スプラッシュガード（本体装着済） チップトレイ（本体装着済） チェンジギアセット レースセンター 超硬スロアウエイバイトNo.66702同等品 四面刃物台（本体装着済） 油差し、敷板 標準工具一式 取扱説明書 （オプションセット品内容） デジタルスケールキット（No.60549） デジタルスケールキット取付工賃 ドリルチャック（No.60511） 回転センター（No.60553） センタードリル（No.62599） 汎用スロアウェイバイト4本セット（No.66700） |
※お取寄せ品につき、納期目安は５～７営業日以内に発送予定です。
お急ぎの方は電話にて納期を確認して下さい。
メーカーが在庫切れの場合は３０日～６０日程かかります。
